أسس التحكم المنطقي المبرمج
المرحلات ( الريليهات ) Relays
هوعبارة عن عنصر كهربائي يتكون من مفتاح ميكانيكي يمكن التحكم به كهربائياً من خلال تطبيق جهد على الملف الموجود بداخله .
يستخدم في الربط بين الدوائر ذات الجهود والقدرات العالية والدوائر ذات الجهود والقدرات المنخفضة .
1- ملف كهربي مكون من عدد من اللفات من سلك معزول وملفوف على قلب من الحديد المطاوع ويغذى هذا الملف إما بتيار مستمر أو بتيار متغير حسب تصميم الريليه .
2- رافعة مصنوعة من الحديد المطاوع تتحرك أمام القلب الحديدي ، ومثبت بها ومعزول عنها كهربياً عدداً من نقط التوصيل التي قد تكون متصلة
NO أو مفتوحة NC

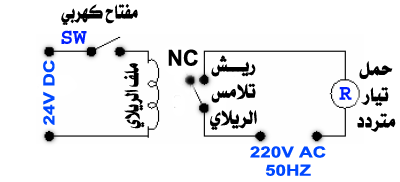

يظل الحمل متصلاً بالتيار طالما مفتاح التوصيل
SW موصل
ON أما عند فصله
OFF يقطع التيار الكهربي عن الحمل .
هل يمكن أن يحتفظ الريلاي بحالة التوصيل
ON بعد فصل المفتاح
SW ؟
يمكن ذلك عن طريق استخدام ضواغط التشغيل والإيقاف
Pb1 ،
Pb2 مع الدائرة فيحتفظ الريليه بحالة التشغيل
ON حتى بعد فصل الضاغط
Pb1
